主要设备公用工程消耗参数
电源要求： 380V，50Hz，3ph，三相五线制
系统电耗： 130 KWh
配电容量： 150 KVA
循环冷却水： 6-8 m3/h
冷却水装充量： 0.5 吨（需方提供）
臭氧总控制柜
名 称： 全自动PLC面板控制系统 采用西门子显示集成
型 号： YT-028-5000A
尺 寸： 1800*800*2000MM

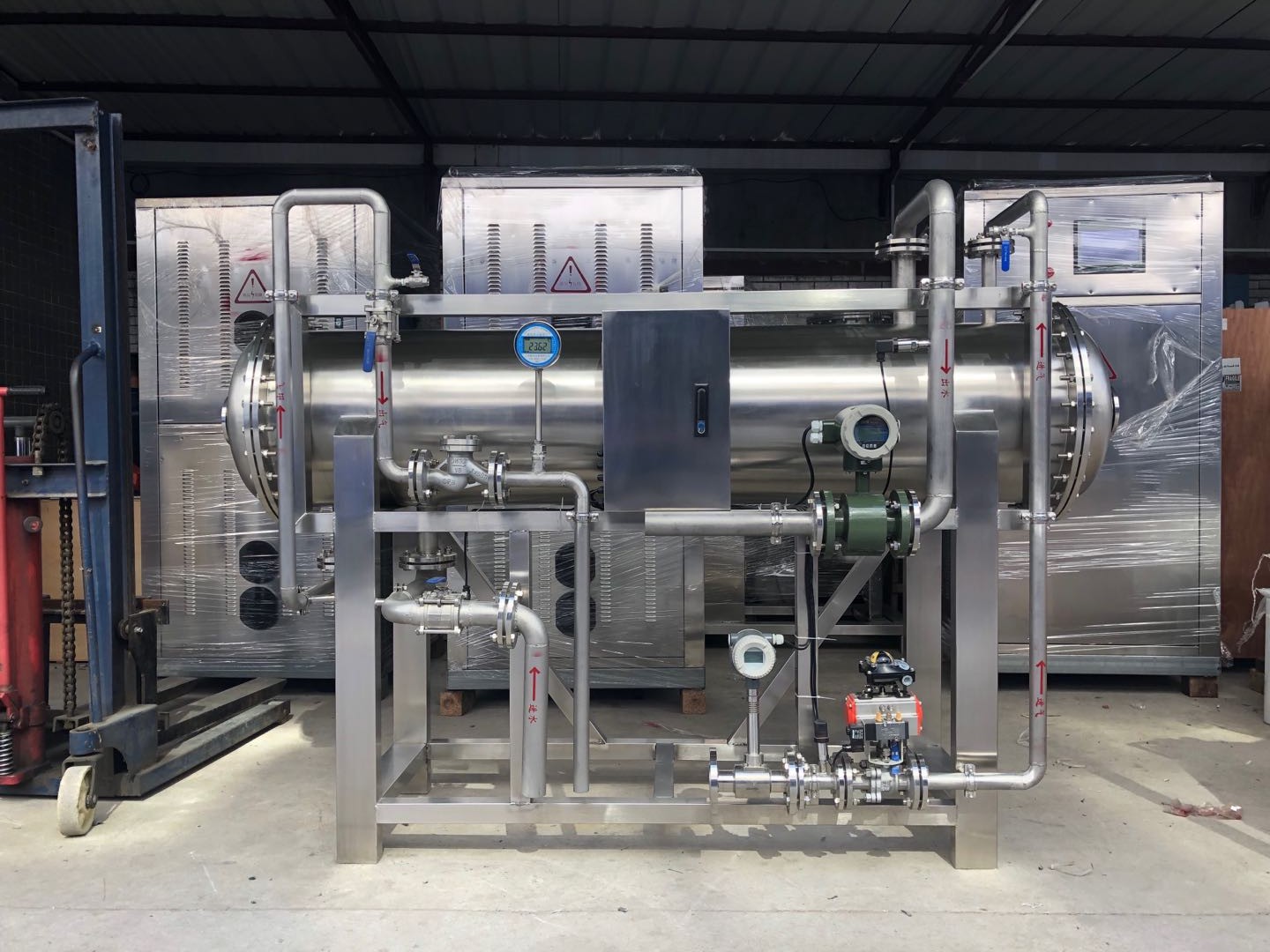

臭氧发生器

名 称： 5kg/h蜂窝式臭氧发生器
型 号： 5000A, N=35KW
额定臭氧产量： 5kg/h
输入电源： 380V/50Hz/3ph
额定功率： 30-35 KW
产量调节范围： 线性调节
单位臭氧电耗： 35 KWh/kgO3 @冷却水25℃
臭氧浓度： 100-120 mg/L @冷却水25℃
臭氧量调节： 10-100 %
工作压力： 0.095±0.05 Mpa
臭氧出气压力： 0.1 MPa（G）
需用气量： 55-60 Nm3/h
冷却水量： 6-8 m3/h
气管接口： DN32
水管接口： DN40
臭氧尺寸： 2500*800*1670 MM
气源条件
原料： 富氧源
氧气含量： ≥90 %（VOL）
气体流量： 55-60 Nm3/h
露点： ≤-60 ℃@1个标准大气压
供气压力： 2~5 bar-g
供气温度： 环境温度 ℃
气体中颗粒尺寸： ≤0.01 μm(无金属成分)
含油量： ≤0.01 mg/m3

冷却水条件
冷却水量： 6-8 m3/h
冷却水压： 2 bar
冷却水温： 入口范围5-30℃ 出口温升3-5℃
冷却水质： PH值6.5-8 氯含量≤100mg/L 悬浮物≤10mg/L 冷却水质： COD≤50mg/L 浑浊度≤1NTU

空气压缩机

制造商： 广州佳环
型 号： Q=15Nm3/min, N=90KW
功 率： 90 KW
空气处理量： 15 Nm3/min@7bar
工作压力： 7.0 bar
外形尺寸： 2100*1370*1880 mm
出口尺寸： G1.5"
噪 声： 76±3 dB(A)
重 量： 1650 kg
电 源： 380V/50Hz/3ph

储气罐

制造商： 中山玖亿
型 号： V=2.0m3, P=0.8Mpa
容 积： 2 m3
工作压力： 8.0 bar
外形尺寸： Ф1000*2780 mm
材 质： 碳钢
接口尺寸： DN80
重 量：513 kg

冷冻式干燥机

制造商： 广州佳环
型 号： 100P
功 率： 1.05 KW
空气处理量： 14 Nm3/min@7bar
外形尺寸： 1000*500*900 mm
重 量： 100 kg
接口尺寸： G2
电 源： 220V/50Hz/1ph

吸附式干燥机

制造商： 广州佳环
型 号： 100P
冷却方式： 无热再生
功 率： 1.05 KW
空气处理量： 14 Nm3/min@7bar
露 点： -50 ℃@大气压下
接口尺寸： G2"
外形尺寸： 1000*600*1800 mm
电 源： 220V/50Hz/1ph

循环水冷系统

冷水机制造商： 威诺
冷水机型号： WN-3BN3BN
冷水机电流电压： 380V/50HZ
制冷量 /制热量： 8580W/8580W
水泵制造商： 南方泵业
水泵型号： CDM10-3
水泵流量： 8 Nm3/h
水泵扬程： 21 m
水泵功率： 2.2 KW
水泵接口： G2
水箱造商： 广州佳环
水箱型号： JH-SX-001
水箱容积： 直径φ80*200 CM

制氧机

制造商： 广州佳环
型 号： Q=1000L/min
制氧量： 60 Nm3/h
氧气浓度： 90.0±2 %
外形尺寸： 1630*1000*2400 mm
