广州佳环空气源800克臭氧机

、系统总体说明



本系统配套产量800g/h的臭氧发生器1套,采用空气源,外置螺杆空压机、冷干机、精密过滤器、储气罐、可再生吸附干燥机、蜂窝式臭氧发生器等组成。

明细配置清单



800g/h臭氧系统供货清单及服务范围

序号

名称

型号和规格

数量

原产地和

制造商名称

备注

合计

一套空气源800g/h臭氧系统 PLC控制系统)

1

臭氧发生室

(包含阀门、流量计等)

HY-800G

(空气源)

1

佳环臭氧

蜂窝式



2

泠冻式干燥机

HMR-10HP

1

佛山豪迈尔

定做



3

        储气罐(空气)

C-0.6

1

   佛山隆威

  定做



4

        储气罐(干净)

C-0.3

1

   佛山隆威

  定做



5

螺杆空压机

功率7.5KW

1

  欧克尔

  定做



6

可再生吸附干燥机

10HP

1

  佛山豪迈尔

  定做





配件、配品及服务

8

精密过滤器

Mode0155

2

佛山豪特尔





自动排水阀

9

普通过滤器/粉尘过滤器

———

内置

广州佳环





10

气体减压阀

佳环特制

1

佳环臭氧

11

臭氧连接管道及材质

/

1

佳环臭氧

售后服务24小时提供

保修壹年

合计

总价: /元(不含税不含运费)  广州内含运费

可上门安装调试费用及运费: 包安装/调式 费用具体看距离收费





各配置参数表



臭氧发生器

型号

HY-800A

输入电源

220V/50HZ

工作电压

5-6.5KV

臭氧产量

800g/h

臭氧浓度

15-25mg/L

功率

8KW

空气流量

800L/min

气源

空气

占地面积

0.5平方

冷却水量

0.5-1T/h

冷却水温

22-30°

冷却接口

4分外牙

进气压力

0.1-0.4Mpa

出气压力

0.05-0.3Mpa

输出管径

ø10mm

机器尺寸

1200*650*1680mm

重量

190KG







螺杆空压机

功率

7.5KW

额定电源

380V/50HZ

工作压力

0.7Mpa

排气量

1.2m3/min

噪音

68分贝

首次保养时间

500h

储气罐 (2)

容积

600L

设计压力/实验压力

(0.84)--1.26MPA

重量

150KG

精密过滤器

型号

HMR 015

处理风量

1.5M3/Min

组数

2

可再生吸附干燥机

型号

10p

额定电压

220v/50hz

额定功率

500w

工作压力

1.6mpa

排气量

1.5M3/min

尺寸

600*350*1720mm

冷冻式干燥机

型号

10P

额定电压

220V/50HZ

额定功率

500W

处理风量

1.6M³/Min

空气出入口径

1

压力露点

2℃~10

使用条件极限

A。入口温度≦78

B、周围温度≦38

C、空气压力10kg/cm2

(超压力接受特殊订制)(备注:10kg/cm2=1.0mp

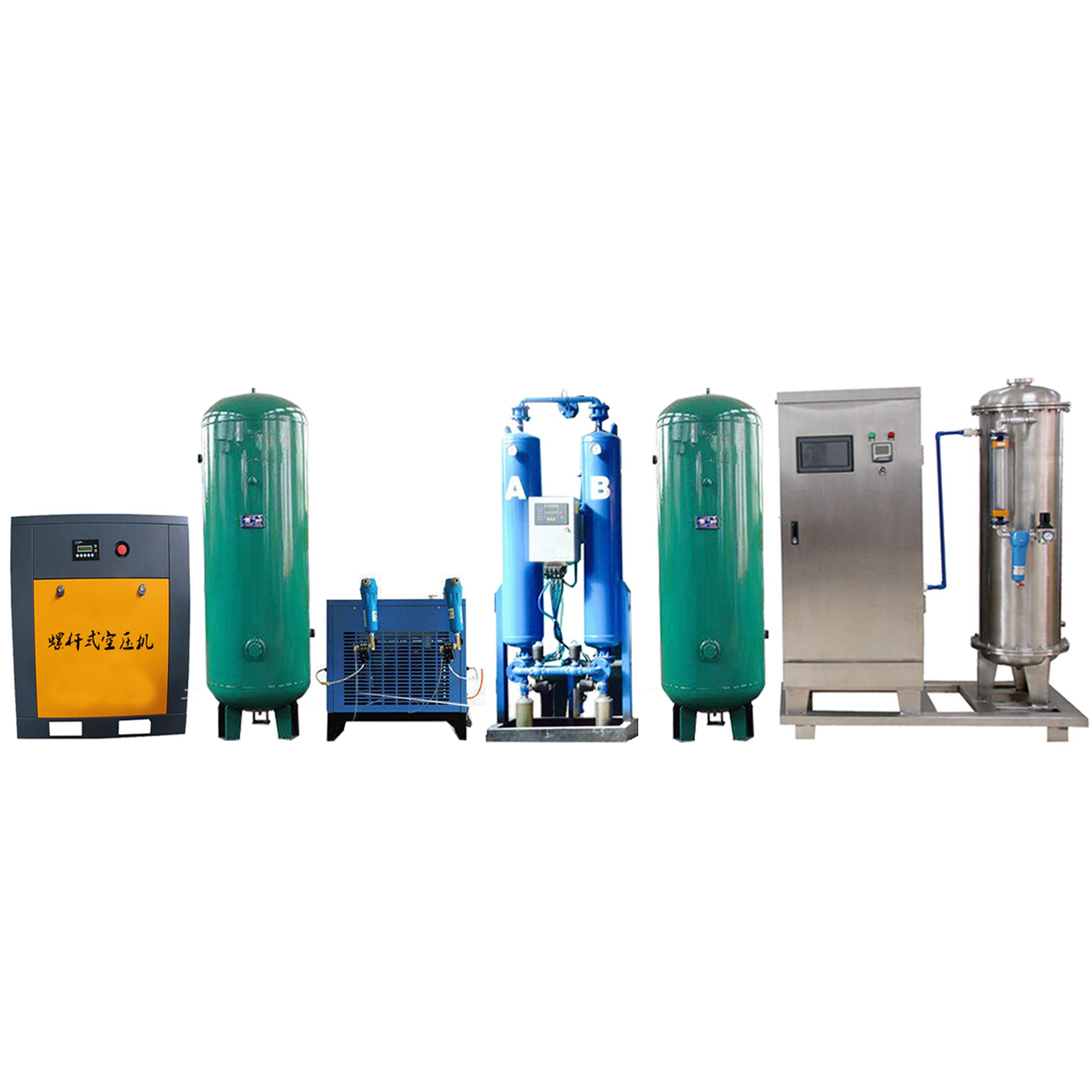

2.800克臭氧发生器配置链接图(样图)




3、产品特点及性能说明

◆先进的电晕放电技术◆最优化的机械设计

◆先进的IGBT供电单元◆低谐波污染

◆低能耗◆臭氧浓度高、结实耐用◆结构紧凑

◆低维护工作量◆自动化界面控制◆放电体

 臭氧放电室采用石英管放电体,该放电体臭氧产量大,臭氧浓度高,能最大程度的发挥电源系统和冷却系统的功能,是大产量高浓度臭氧发生器的关键。

4、环境条件及设计条件

  4.1环境条件

  4.1.1 温度: 年平均气温12.1℃,最低温度>0℃,最高温度38.8℃。

  4.1.2 湿度: 年平均相对湿度61.5%,月平均最高相对湿度85%,月平均最低相对湿度35%

  4.1.3 大气压: 年平均压力101.59KPa,最高压力104.5KPa,最低压力98.6KPa

  4.1.4 冷却水: 一般工业自来水。

  4.2设计条件: 臭氧发生器按室内安装要求设计,使用方应确保设备在设计条件范围内运行。

  4.2.1温度: 臭氧发生器设计环境温度范围为040℃。

  4.2.2湿度: 臭氧发生器设计相对湿度75%

  4.2.3冷却水温度: 臭氧发生器设计冷却水温度<30℃。

  4.2.4大气压: 臭氧发生器按标准大气压设计,即大气压为101.3KPa

  4.3气源条件: 臭氧发生器为空气源,气源露点要求<-23℃。

  4.4电源条件: 室内有220v/50Hz交流电源,部分臭氧设备同时需要用到380V/50Hz交流电源。



5、臭氧发生器设计、制造和检验标准

5.1 臭氧发生器设计、制造标准

   5.1.1、中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》;

   5.1.2、国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》。

 5.2 臭氧发生器检验标准

   5.2.1、中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》。

6、注意事项及售后服务

注意事项:机械设备必须放置在无油污、空气干净、干燥通风的地方工作,以延长机械设备使用寿命;室内应无易燃易爆气体及导电粉尘,禁止安装在有发生爆炸危险的危险区域。

1.设备质保期

设备保修期为设备出厂之日起一年保修,终身维护;

2.故障排除

①接到用户设备出现故障的信息后,当日给用户明确答复;

②接到服务电话后,本市4小时到达现场,省内其他地市48小时到达现场,省外地市在72小时内可到达用户现场,检修设备保证用户正常使用。

3.其他服务

①建立用户电脑档案,有专用软件协助用户进行设备管理;

②定期提醒用户更换易损件,检查设备及注意事项。

6.质量承诺:

①所提供设备满足贵公司使用的要求,在保证设备满足所提供技术文件质量指标的前提下,保证设备的安全性、可靠性、稳定性。

②供方向需方保证:如因设计、制造上的缺陷和材料上的不良而使设备发生故障,供方为需方免费修理并更换新损坏零件,期限为设备出厂之日起一年保修期内。

③在正常的使用情况下,整机设备使用寿命为6年。

④不受设备改型而影响配件的供应,保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者,不属于免费维修范围:

A、环境过于潮湿或机器结构内部进水而导致产品损失

B、擅自改动产品结构而导致产品损坏

C、因自然灾害或其它不可抗力而导致产品损坏

D、因操作不当导致机器出故障。
